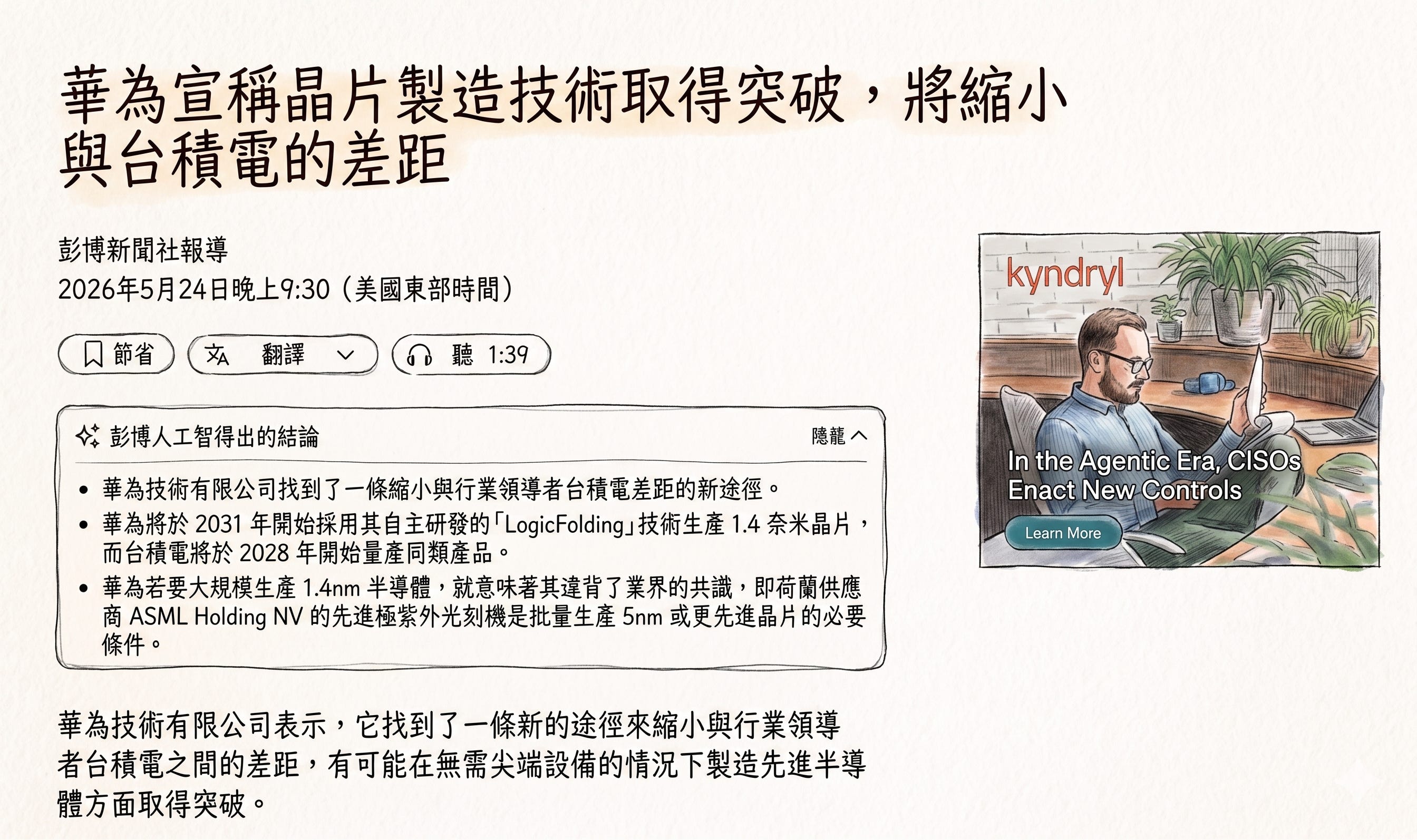

近幾天市場討論度十足的華為 LogicFolding 技術，引起不少關注。
同樣地，對不少人來說也很難理解其技術。小白嘗試寫給非 IT 背景的投資者，用「整理書櫃」「雙層床」等生活比喻，帶您看懂這項技術的商業邏輯、現實挑戰，以及對美股半導體板塊的實際影響。每個比喻後都會附上技術補充，讓您既能理解概念，又能掌握專業術語。
⭐LogicFolding 到底是什麼？⭐
想像您有一個書櫃（晶片），原本所有書（電路）都平鋪直敘擺放，找一本書要從頭走到尾，很花時間。
LogicFolding 的做法：
把常用的書放在同一層（路徑優化）
把書櫃改成雙層（垂直堆疊）
加裝小電梯連接上下層（快速互連）
結果：找書時間縮短，同樣大小的書櫃能放更多常用書。

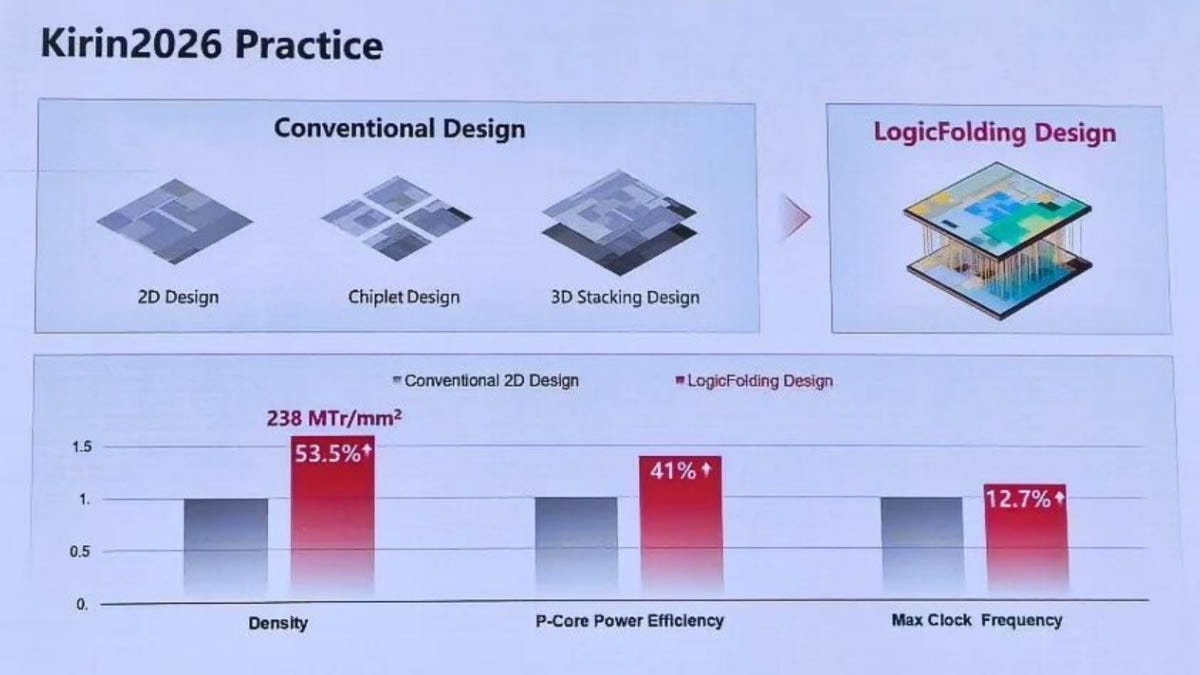

其核心邏輯是透過電路佈局重組，把關鍵訊號路徑「垂直壓縮」，搭配多層晶片堆疊，讓訊號跑更短的距離、單位面積塞進更多功能模組。簡單而言它不是「把 7nm 電晶體硬變成 3nm」，而是「用 7nm 的物理空間＋3D 堆疊架構，跑出接近 3nm 的系統級效能」。屬於「架構優化替代製程微縮」的設計策略。
這並非魔術，其底層邏輯如下：
效能來源：路徑縮短
傳統 7nm 晶片因為面積大，信號在晶片內傳遞的距離長，導致電阻電容延遲（RC Delay）高，限制了時脈與效能。
LogicFolding 透過將電路「摺疊」並垂直堆疊，強制縮短關鍵信號路徑。路徑變短，信號傳輸變快，這部分的效能提升可以彌補電晶體本身不如 3nm 緻密的缺點。
密度來源：3D 空間利用
3nm 的優勢在於單位面積能塞進更多電晶體。
LogicFolding 放棄了單純的 X/Y 平面微縮，轉而向 Z 軸發展（類似台積電 SoIC 或 Intel Foveros）。透過堆疊兩層甚至多層 7nm 小晶片，單位「腳印面積 (Footprint)」下的總電晶體數量可以逼近 3nm 單晶片的密度。
代價：熱力學與良率的「不可能三角」
散熱：堆疊導致熱流密度倍增，中間層的熱難以散去。這限制了長時間高負載運行的穩定性。
良率：多層堆疊意味著「疊加效應」。若單層良率 90%，三層堆疊後良率可能跌至 70% 以下，且必須依賴極高成本的 Hybrid Bonding (混合鍵合) 設備（如 BESI 或 AMAT 的產品）。
⭐它是試圖回避西方 EUV 的架構嗎？⭐
答案是戰略性繞道，而非技術性解套。
西方對 EUV 光刻機與先進製程設備的出口管制，讓中國半導體廠難以持續微縮電晶體。
LogicFolding 的本質是「換賽道」：既然前道製程被卡，就改拼後道封裝與系統架構設計，用「空間換效能」降低對單一代製程的依賴。
但請注意：這並非擺脫西方供應鏈，只是將瓶頸從「曝光機」轉移到「混合鍵合機、細徑 TSV 設備、3D EDA 設計軟體」。這些關鍵工具的市場龍頭，依然集中在美國與歐洲企業手中。
⭐現實挑戰：物種層面 vs 封裝層面⭐
這項技術在實驗室走得通，但一到量產就會撞上一堵「物理與工程牆」。讓我們分兩層看：

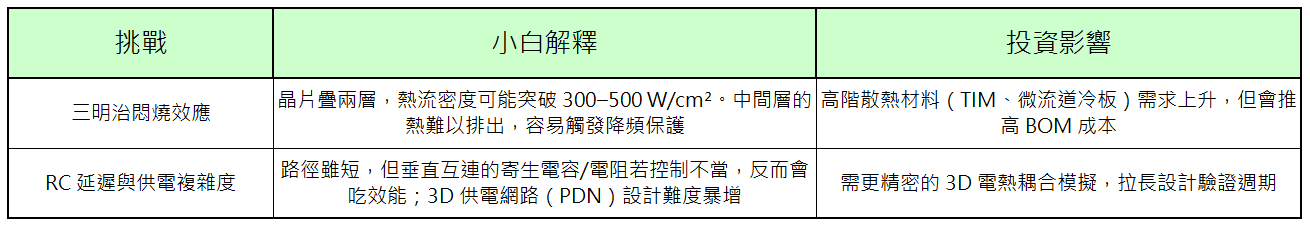

物種層面（電性與熱物理）

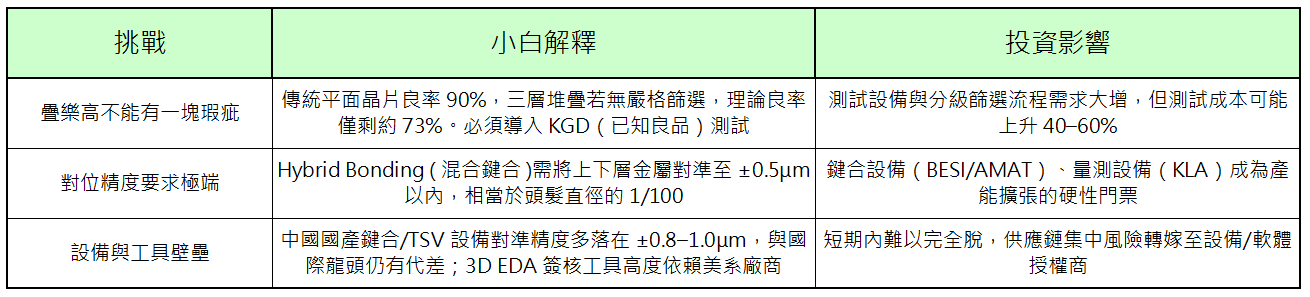

封裝層面（組裝與良率）
⭐LogicFolding不是首次 !？制裁下的現實…⭐
在美方多輪制裁下，華為曾公開多項晶片垂直堆疊與封裝整合專利（2022–2024 年間），並嘗試將邏輯與記憶體模組多層整合。但市場與產業觀察顯示：
熱與功耗牆先於效能出現：早期堆疊樣品在高負載下明顯發熱，系統被迫降頻，實際續航與穩定性未達消費級標準。
設備斷供放大工程難度：繞過 EUV 後，仍需要高精度鍵合機、TSV 蝕刻機與 3D EDA 工具。出口管制使這些設備的取得、維護與升級受阻，量產節奏大幅落後。
良率與成本難以平衡：多層堆疊的缺陷疊加效應，使單顆晶片成本居高不下，商業化規模經濟尚未浮現。
在過往嘗試證明「技術邏輯成立 ≠ 商業量產可行」。LogicFolding 是一條正確的研發方向，但在設備精度、散熱材料、測試流程與 EDA 生態未成熟前，仍屬「高難度工程挑戰」，而非即插即用的解決方案。
⭐那…到底誰是「賣鏟子的人」？⭐
無論 LogicFolding 能否在中國大規模落地，全球半導體走向「3D 整合＋架構優化」的趨勢已不可逆。小白精選了以下美股標的，在此路徑中具備高確定性受益邏輯：
1.) Applied Materials ($AMAT) / 沉積/CMP/鍵合設備龍頭
投資邏輯：3D 封裝每增加一層，設備需求增加 20–30%。AMAT 在沉積、化學機械研磨（CMP）及混合鍵合設備領域均處於領先地位，是先進封裝產能擴張的最大受益者之一。無論台積電、Intel 或三星推進何種 3D 技術路線，都必須採購其設備。
可能風險：中國區營收占比約 25%，受出口管制政策影響較大。若美國進一步收緊對中國半導體設備出口限制，可能直接衝擊其營收成長。此外，設備資本支出具有週期性，若全球晶圓廠放緩擴產計畫，訂單能見度將下降。
2.) BE Semiconductor ($BESI) / 混合鍵合設備市佔 ~42%
投資邏輯：BESI 是 Hybrid Bonding ( 混合鍵合 )設備的稀缺供應商，市佔率約 42%，在先進封裝領域具有近乎壟斷的地位。混合鍵合是 3D 堆疊的核心工藝，需將上下層金屬對準至 ±0.5μm 以內，目前僅 BESI 與 AMAT 能穩定量產此類設備。訂單能見度已延伸至 2027 年，成長確定性極高。
可能風險：客戶集中度較高，台積電與 Intel 占其營收大比例。若主要客戶推遲資本支出或轉單，將直接影響業績。此外，BESI 為荷蘭公司，雖非美國企業，但仍受歐盟出口管制框架約束，地緣政治風險需密切關注。
3.) Lam Research ($LRCX) / TSV 蝕刻設備龍頭
投資邏輯：LRCX 在矽穿孔（TSV）蝕刻與高深寬比製程設備領域處於絕對領先地位。3D 堆疊需要在晶片中打數千個垂直互連孔，且孔徑越來越細（<1μm）、深寬比越來越高（>15:1），這對蝕刻設備提出極高要求。LRCX 的技術壁壘深厚，競爭對手難以短期追趕。
可能風險：設備產業具有明顯週期性，資本支出週期波動會直接影響訂單。此外，TSV 製程成本高昂，若 3D 封裝商業化進度不及預期，晶圓廠可能推遲相關設備採購。中國區營收占比約 30–35%，出口管制風險與 AMAT 類似。
4.) Synopsys ($SNPS) / 3D-IC EDA 設計平台龍頭
投資邏輯：Synopsys 是電子設計自動化（EDA）軟體的全球龍頭，其 3D-IC 設計平台能同時模擬電、熱、力三場耦合，是 LogicFolding 等複雜架構設計的必備工具。EDA 軟體採用訂閱制授權模式，營收穩定且客戶黏性極高。隨著 3D 設計複雜度提升，授權費與附加模組需求持續成長。
可能風險：EDA 產業成長較設備商緩慢，屬於「穩健型」而非「爆發型」標的。此外，Synopsys 受美國出口管制約束，無法向中國客戶出售最先進的 3D 簽核工具，可能失去部分潛在市場。若中國本土 EDA 廠商（如 SiCarrier）技術突破，長期可能形成競爭威脅。
5.) Cadence ($CDNS) / 3D 簽核與驗證工具雙寡頭
投資邏輯：Cadence 與 Synopsys 形成 EDA 產業的雙寡頭壟斷格局，在 3D 簽核與驗證工具領域具有極高市佔率。其 Voltus 與 RedHawk 3D 工具能精確模擬電源完整性與熱效應，是先進封裝設計不可或缺的環節。客戶一旦採用其工具鏈，轉換成本極高，形成強大護城河。
可能風險：與 Synopsys 類似，屬於穩健成長型標的，短期爆發力較弱。出口管制限制其向中國出售高階工具，可能影響長期市佔率。此外，EDA 產業高度依賴台積電、Intel 等領先晶圓廠的製程推進，若先進製程放緩，將間接影響 EDA 需求。
6.) KLA Corporation ($KLAC) / 3D 封裝量測/檢測設備龍頭
投資邏輯：KLA 在半導體量測與缺陷檢測設備領域處於絕對領先地位，市佔率超過 50%。3D 堆疊對混合鍵合對位精度、TSV 形貌、層間缺陷等要求極高，必須依賴 KLA 的高精度量測設備進行過程控制。其設備單價高、技術壁壘深，客戶幾乎無替代選擇。此外，量測設備需求與良率提升直接掛鉤，週期波動抗性較強。
可能風險：設備單價高（數百萬至數千萬美元），訂單波動較大。若晶圓廠推遲產能擴張或良率已達標，可能減少量測設備採購。中國區營收占比約 30–35%，出口管制風險需關注。此外，KLA 本益比普遍較高（30–40x），估值回調風險需警惕。
